[TUTORIAL] Revitalização Console Central

Mensagem por Urso_Polar em Qua Mar 18, 2015 8:58 am

E aí galera!

Sabe quando você olha pro console central.. e ele tá pedindo uma revitalização? Vamos lá!

01) Material usado:

A) Para iluminação do acendedor de cigarros: 01 Led de 5mm (a cor fica à critério ou de acordo com o acrílico do acendedor de cigarros.. no meu caso comprei um azul e led azul de alto brilho) e 01 Resistor de 1K;

B) Para tratamento acústico do Console: Feltro Betumado (ele é anti-chama, não tem perigo em caso de algum curto-circuito); Como será usado pouco dele, tente arrumar um pedado de 40cm x 40cm;

C) Cola de sapateiro;

D) Caso queira forrar os compartimentos (porta-moedas e porta-cinzas, pode se usar um espuma bem fina);

E) 01 Pincel;

F) 01 Ferro de Solda e 01 fita isolante.

2) Procedimentos:

A) Retire o Console do Gol.. desmonte-o e lave-o (retirei o acendedor de cigarros, o porta cinzas também). Seque-o bem.



B) Vire-o (parte interna para cima) e tire as medidas de onde serão colados os pedaços do Feltro Betumado. Usando a Cola de sapateiro, fixe-as (de acordo com as imagens abaixo):





C) Aqui também foi feito um trabalho "acústico", usando espuma fina:



D) Acendedor de Cigarros: Acabei não tirando foto deste processo, mas é fácil: Com ele em mãos, gire a base preta (onde fica a lâmpada que ilumina o acrílico dele) e puxe. Retire a lâmpada, e a fiação desta base. Pegue o Led e solde a perna do Resistor na perna positiva do Led (A perna positiva no Led é a maior perna). Iguale as 02 pernas e encaixe na base preta, passando as pernas por ela. Solde os fios novamente nestas pernas (sugestão: fio vermelho na perna que tem o resistor e fio preto na outra perna). Isole bem com fita isolante e encaixe novamente o novo conjunto da base preta no acendedor de cigarros (girando e empurrando). Um imagem ilustrando como ficou:



E) Resultado do Feltro Betumado colado e do Acendedor de Cigarros instalados no console:



F) Detalhe para a espuma fina também aplicada no porta-moedas:



3) Instalação:

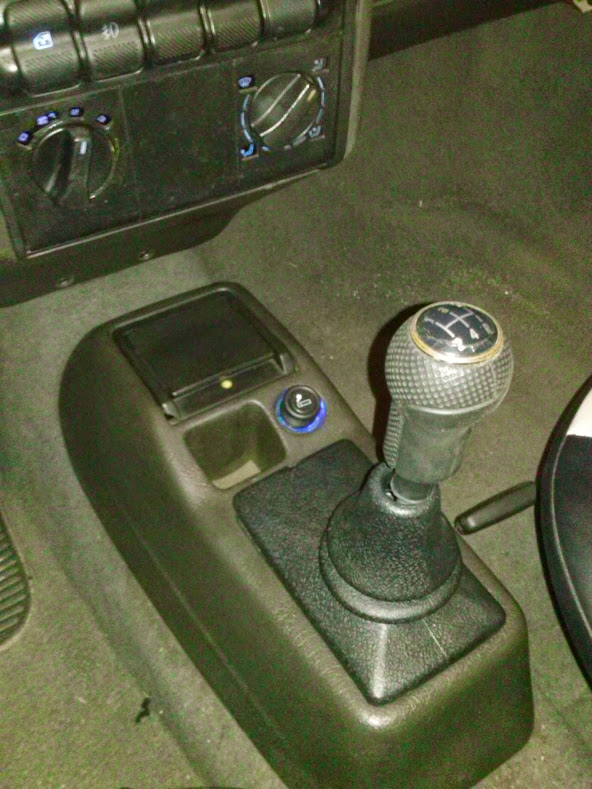

A) Console reinstalado no Gol e Acendedor de Cigarros aceso em Azul:



4) Ponderações Finais:

A) Ao instalar o Acendedor de Cigarros no Gol, cuidado com o positivo e negativo. Led só acende em um sentido. Para ter certeza, teste com um Multímetro.

B) Ficou ótimo e deu uma nova vida ao Console. Diminuiu a barulheira na troca das Marchas.

É isso aí pessoal! Qualquer dúvida, só falar!
avatar
Urso_Polar

Mensagens : 108
Data de inscrição : 17/12/2013
Idade : 33
Localização : Rio de Janeiro

Ver perfil do usuário http://golbola98.blogspot.com.br

Voltar ao Topo Ir em baixo

Re: [TUTORIAL] Revitalização Console Central

Mensagem por Lincoln Rossi em Qua Mar 18, 2015 6:04 pm

Top Mauricio, parabéns por sempre transmitir o conhecimento !!!!
